煅烧温度对煅烧氧化铝晶粒尺寸的影响

    煅烧氧化铝属六方严密堆积晶体，具有晶格能大、熔点高、硬度大、布局严密、机械强度高、制品对酸、碱有较好的抵抗力等长处。由于煅烧氧化铝具有优良的物理化学性质，因此在陶瓷、磨料、耐火材料、化工等范畴有着广泛的用途。煅烧氧化铝的晶粒度及其散布在很大程度上影响着它的应用性能。为了适应不一样职业的需求，人们经过控制原晶粒度和杂质含量来生产多种煅烧氧化铝商品。煅烧氧化铝是以氢氧化铝为质料，经煅烧脱水和相转化而生成的。这篇文章中将研究煅烧温度、保温时刻及矿化剂对煅烧氧化铝晶粒度的影响。

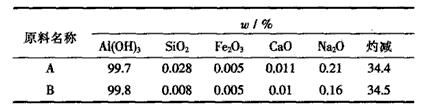

        实验采用2中氢氧化铝为质料，化学组分如下表：

        所用的硼、氟、镁类矿化剂均为分析纯试剂。
        试验方法：把氢氧化铝在低温下进行预脱水，选择不一样温度、保湿时刻和矿物剂掺加量进行煅烧，煅烧后的试样采用ARL-4晶粒度测定制备条件制成样品，用Brook Haven Instrunments Corp的BI~XDC型粒度仪测定晶粒度散布规模。d50表示煅烧氧化铝晶粒度的中位粒径，用d75/d25的比值表示煅烧氧化铝晶粒度的散布情况。
        实验结论：（1）煅烧氧化铝晶粒度随煅烧温度升高而增大，在1400℃以下主要是由小于1um的晶粒组成。在相同的温度下，以A种氢氧化铝为质料所得a氧化铝粉比B种氢氧化铝为质料的a氧化铝粉具有更高的活性和更小的晶粒度。（2）保温时刻对煅烧氧化铝晶粒度影响不大，在1400℃以下，随保温时刻延长，煅烧氧化铝晶粒度略有增大；在1500℃以上基本没有影响。（3）增加硼类矿化剂的煅烧氧化铝晶粒度散布变窄，活性变小；硼类、氟类矿化剂都能推进煅烧氧化铝晶粒度的成长，但氟类影响更明显。

郑州市上街达丰微粉有限公司

联系人：岳经理

手  机：18639570070

固  话：0371-68929385

传  真：0371-68929385

Q  Q ：14281529

地  址：郑州市上街区玉发大道与龙江路口

www.dafengweifen.com
